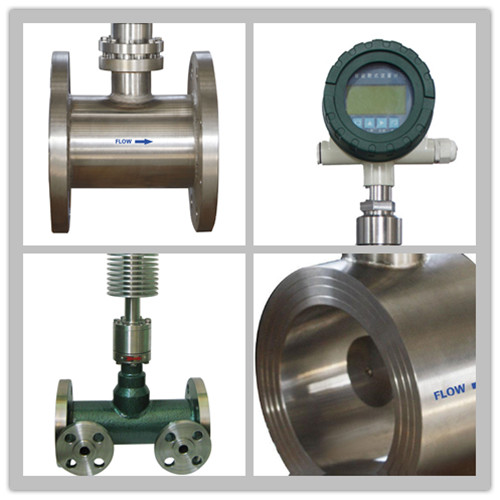

SBL靶式流量計 水，油，氣體油專業測量 可定制高溫高壓
|
SBL靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。靶式流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。
·整臺儀表結構堅固無可動部件，拆卸方便；
·壓力損失小，僅為標準孔板的1/2△P左右；
·抗干擾，抗雜質能力特強；
·儀表內設自檢程序，故障現象一目了然；
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

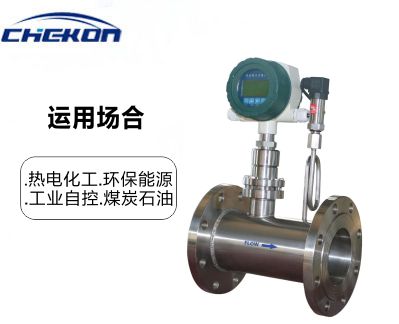

·具有一體化溫度、壓力補償，直接輸出質量或標方；
·計量準確，精度可達到0.2%；
·重復性好，一般為0.05%～0.08%，測量快速；
·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
·安裝簡單方便，極易維護；
·多種輸出形式，能遠傳各種參數；
·抗震動性強，一定范圍內可測脈動流。
|
被測介質 |
液體；氣體；蒸汽 |
|||||
|
公稱直徑 |
法蘭式15～500mm |
夾裝式15～500mm |
插入式65～5000mm |
|||
|
公稱壓力 |
0．6～42MPa |
0.6～42MPa |
0.6～42MPa |
|||
|
介質溫度 |
-200℃～+700℃或更高溫度 |
|||||
|
精 確 度 |
±0.2% |
±0.5% |
±1.0% |
±1.5% |
||
|
范 圍 度 |
1：3（液體） |
1：8（液體、氣體） |
1：15（液體、氣體） |
1：12（蒸汽） |
||
|
補償形式 |
溫度補償；壓力補償 |
|||||
|
重 復 性 |
0.05%～0.08% |
|||||
|
供電電源 |
機內自備鋰電池（3.6V）；外供電源24VDC |
|||||
|
輸出形式 |
現場顯示；4～20mA二線制；脈沖0～5V；RS485/RS232；GPRS無線遠傳；HART |
|||||
|
測量管材料 |
碳鋼；不銹鋼；亦可按用戶要求協商提供 |
|||||
|
防爆標志 |
本安型（ExiaIICT4）； 隔爆型（ExdIICT4） |
|||||
|
防護等級 |
IP65；IP67 |
|||||
|
法蘭規格 |
流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。 |
|||||
|
SBL - |
|
|||||||||||||||||||||||||||
|
靶式流量計 |
|
|||||||||||||||||||||||||||
|
|
代號 |
連接方式 |
||||||||||||||||||||||||||
|
|
F |

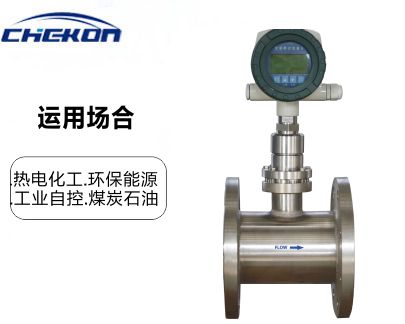

法蘭式 |
C |

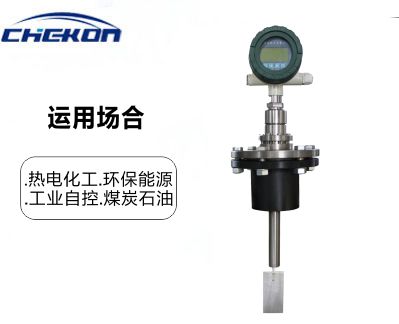

插入式 |
D |

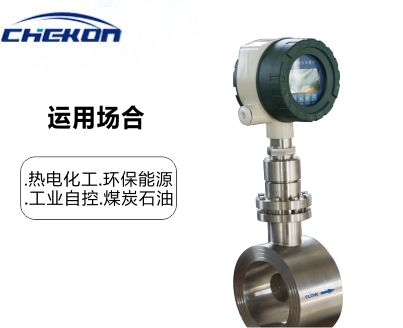

對夾式 |
U |
在線拆裝式 |
L |
錐管螺紋式 |
E |
其他 |
||||||||||||||||
|
|
代號 |
介質類型 |
||||||||||||||||||||||||||
|
|
L |
液體 |
G |
氣體 |
S |
蒸汽 |
||||||||||||||||||||||
|
|
代號 |
壓力等級 |
||||||||||||||||||||||||||
|
A |
0.6 Mpa |
E |
2.5 Mpa |
I |
10 Mpa |
M |
20Mpa |
|||||||||||||||||||||
|
B |
1.0 Mpa |
F |
4.0 Mpa |
J |
11 Mpa |
N |
25 Mpa |
|||||||||||||||||||||
|
C |
1.6 Mpa |
G |
5.0 Mpa |
K |
15 Mpa |
O |
26 Mpa |
|||||||||||||||||||||
|
D |
2.0 Mpa |
H |
6.3 Mpa |
L |
16 Mpa |
P |
42 Mpa |
|||||||||||||||||||||
|
|
代號 |
介質溫度 |
||||||||||||||||||||||||||
|
C |
-40 ~ 80 ℃（常溫） |
|||||||||||||||||||||||||||
|
Z |
80 ~ 200 ℃（中溫） |
|||||||||||||||||||||||||||
|
G |

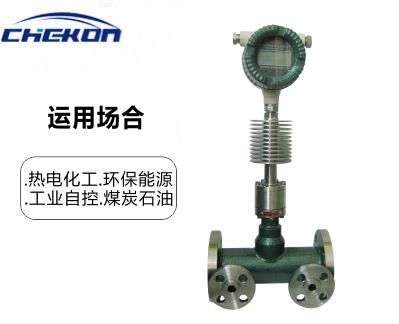

200~ 700 ℃（高溫） |
|||||||||||||||||||||||||||
|
D |
-200~ -40 ℃ （低溫） |
|||||||||||||||||||||||||||
|
|
代號 |
輸出形式 |
||||||||||||||||||||||||||
|
P |
脈沖輸出 |
H |
HART協議 |
|||||||||||||||||||||||||
|
I |
4~20mA |
K |
開關量輸出 |
|||||||||||||||||||||||||
|
R |
通訊輸出 |
N |
無輸出 |
|||||||||||||||||||||||||
|
|
代號 |
防爆標識 |
||||||||||||||||||||||||||
|
A |
本安型 |
D |
隔爆型 |
|||||||||||||||||||||||||
|
|
代號 |
殼體材質 |
||||||||||||||||||||||||||
|
S |
304不銹鋼 |
|||||||||||||||||||||||||||
|
E |
316不銹鋼 |
|||||||||||||||||||||||||||
|
T |
特定材料 |
|||||||||||||||||||||||||||
|
|
代號 |
傳感器材質 |
||||||||||||||||||||||||||
|
H |
哈氏合金 |
|||||||||||||||||||||||||||
|
S |
304不銹鋼 |
|||||||||||||||||||||||||||
|
E |
316不銹鋼 |
|||||||||||||||||||||||||||
|
T |
特定材料 |
|||||||||||||||||||||||||||
|
|
代號 |
公稱直徑 |
||||||||||||||||||||||||||
|
-DN15 |
DN15 |
|||||||||||||||||||||||||||
|
-DN…… |
DN…… |
|||||||||||||||||||||||||||
|
-DN5000 |
DN5000 |
|||||||||||||||||||||||||||
1、 本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換 。
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
